承压、生存、逃逸、微重力体验、伞降返回。
Blue Origin / NASA · 2017SYSTEM DESIGN STUDY · 001
公开事实工程推断未知项
新谢泼德号
亚轨道飞行系统
一份基于公开资料的中文详细设计推演：从六人乘员舱、逃逸系统和 BE-3PM，到气动减速、垂直回收与 11 分钟任务剖面。
任务时长≈ 11 min
目标高度100+ km
乘员6
状态全自主
本网站不是 Blue Origin 官方设计文件。“公开事实”来自 Blue Origin、FAA 与 NASA；“工程推断”依据可观测外形、飞行事件和常规航天工程原理；未公开的尺寸、材料牌号、冗余投票逻辑和软件参数明确标记为未知。
设计主线
把“去太空”拆成
两个可独立回收的系统。
低温推进、气动稳定、返回制导、动力着陆。
01SYSTEM ARCHITECTURE
六个模块，构成一条安全闭环
每个模块同时标注其公开程度。公开外形可以说明功能，但不能替代未公开的内部结构数据。
01公开事实
人员、生命保障、航电与返回
乘员舱
- 6 个独立座椅与约束系统
- 大型舷窗与防雾环境控制
- 通信、告警与座椅状态面板
- 三主伞 + 末段缓冲推力
承压舱承担从地面密闭、上升、微重力、再入下降到着陆的完整人员生存边界。舱体回收不依赖助推器，因此推进模块故障后仍可独立返回。
02公开事实
异常时将乘员舱快速推离助推器
推式逃逸系统
- 舱底逃逸固体发动机
- 异常检测与触发链
- 快速分离接口
- 独立降落伞返回链
逃逸发动机位于乘员舱下方，正常任务无需抛弃逃逸塔。公开试验覆盖发射台、最大动压附近和在飞事故；触发阈值与冗余投票逻辑未公开。
03工程推断
传递载荷、电力和数据并执行分离
舱箭连接段
- 周向承力接口
- 分离锁与推离机构
- 脐带电气接口
- 密封/气动整流结构
它必须同时满足正常分离与逃逸分离两个方向完全不同的载荷工况。合理设计会让锁定、解锁和状态确认形成可验证的独立链路，但具体机构未知。
04公开事实
稳定下降并显著降低助推器速度
环翼、楔形翼与减速板
- 环形翼
- 楔形稳定翼
- 可展开 drag brakes
- 气动载荷传递结构
环翼和楔形翼提供被动稳定，减速板在稠密大气中增加阻力。Blue Origin 公开称其可把下降速度降低约一半，从而减少着陆点火所需推进剂。
05公开事实
储存推进剂、主上升与动力着陆
低温推进模块
- 液氢贮箱
- 液氧贮箱
- BE-3PM 发动机
- 加压、阀门与馈送系统
同一台发动机从约 490 kN 高推力上升工况节流到约 90 kN 着陆工况。高节流比消除了专用着陆发动机，但要求可靠再点火、推进剂沉降和深度节流。
06公开事实
超声速姿态控制与最后接地
尾翼与着陆装置
- 可动 aft fins
- 执行机构
- 四点式着陆腿
- 雷达/高度测量链（推断）
尾翼公开用于上升稳定、下降转向和超过 Mach 3 的飞行。着陆末段必需高可信高度与速度信息；传感器组合未公开，雷达高度计与惯导融合是工程推断。
02MISSION PROFILE
十一分钟，两条独立返回轨迹
典型时间线采用 Blue Origin 公开节点与任务录像进行重建；未公开的事件不伪装成精确秒表。
110 km卡门线 100 km80 km40 km地面
01公开事实
垂直起飞
BE-3PM 以液氧/液氢工作，单台发动机完成主上升段。
02工程推断
主发动机关机
推力归零后进入弹道滑行；精确时刻随任务而变。
03公开事实
舱箭分离
乘员舱与推进模块成为两条独立返回轨迹。
04公开事实
越过卡门线
飞船超过 100 km，乘员获得数分钟微重力体验。
05公开事实
开始返回
乘员回到座椅；助推器和乘员舱分别下降。
06公开事实
主伞下降
乘员舱在三具主伞下减速，末段由缓冲推力辅助接地。
07公开事实
两体回收

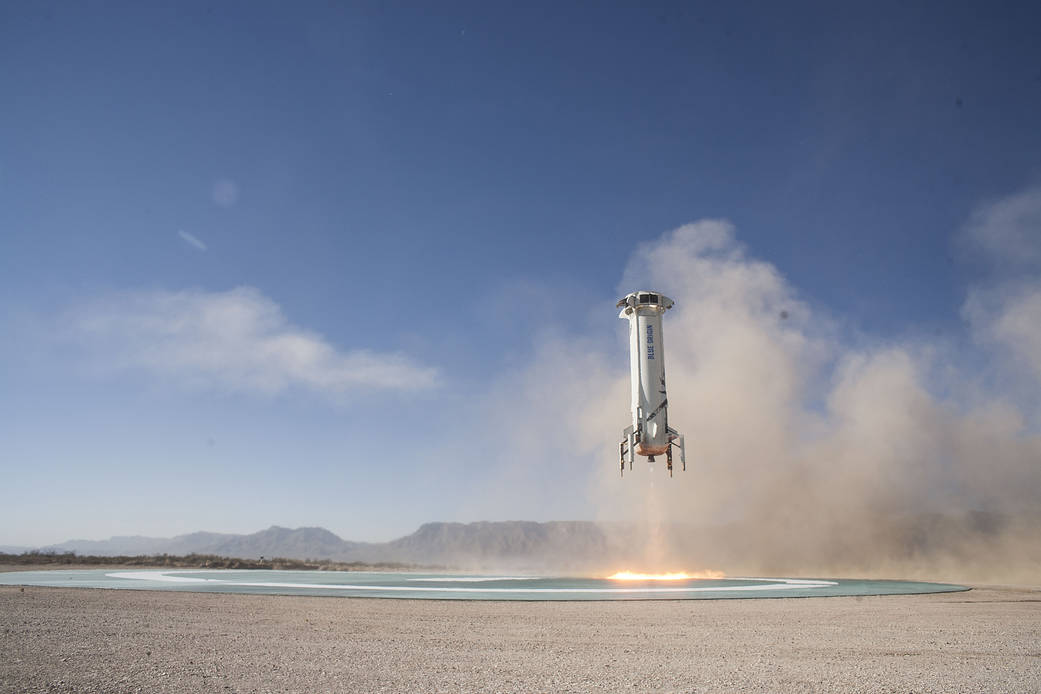

助推器动力着陆，乘员舱在西得克萨斯沙漠着陆。
03PROPULSION
一台发动机，覆盖两种相反工况
BE-3PM 在上升时追求高推力，在返回时必须稳定再点火并深度节流。
上升最大推力490kN
Launch Site One 官方口径：110,000 lbf。
着陆节流推力90kN
约 20,000 lbf，推力调节范围接近 5.4 : 1。
04GUIDANCE · NAVIGATION · CONTROL
全自主飞行，需要五个连续控制闭环
传感器与计算机型号未公开，因此这里描述信息流和控制目标，而不是编造具体硬件。
飞行阶段感知决策执行控制目标
上升
惯导 · 大气数据（推断）
自主飞控
BE-3PM 推力矢量 · 尾翼
保持姿态、限制动压载荷并到达目标能量状态
可信度 高舱箭分离
姿态/速度 · 锁状态
事件序列器
分离锁 · 推离机构
建立安全间距，让两体进入独立弹道轨迹
可信度 中助推器下降
惯导 · GNSS · 高度/速度（部分推断）
返回制导
减速板 · 尾翼
耗散能量并把落点误差收敛到着陆区
可信度 中动力着陆
高度/速度融合（推断）
末制导
BE-3PM 再点火与深度节流
把垂向速度收敛至约 6 mph 并垂直接地
可信度 中乘员舱下降
气压高度 · 惯导（推断）
舱体返回控制
减速伞/主伞 · 缓冲推力
按高度和状态分级开伞并减小接地冲击
可信度 中05ENGINEERING DECISIONS
五个难题，五组工程取舍
好的设计不是功能越多越好，而是在质量、可靠性、运营节奏和安全之间建立可验证的平衡。
01公开事实
工程难题
一台发动机同时承担起飞和着陆
设计回答
BE-3PM 采用液氧/液氢，并实现约 490→90 kN 的深度节流与空中再点火。
代价与收益
减少发动机种类和死重，但把可靠再点火、推进剂管理和节流稳定性变成关键单点。
02公开事实
工程难题
亚轨道飞行时间短，逃逸窗口却覆盖全程
设计回答
把推式逃逸发动机永久集成在舱底，异常时直接推开乘员舱。
代价与收益
正常任务不需要抛弃逃逸塔；代价是逃逸发动机和结构必须每次携带、检查并承受全程环境。
03公开事实
工程难题
助推器返回推进剂有限
设计回答
先用环翼、楔形翼和可展开减速板耗散能量，再用尾翼制导，最后才点火。
代价与收益
用大气阻力换推进剂，但增加跨声速气动、铰链载荷和热环境的设计复杂度。
04公开事实
工程难题
乘员舱没有主动推进式软着陆主系统
设计回答
三具主伞承担主要减速，接地前以短促 retro-thrust 减小冲击。
代价与收益
伞降系统简单且可独立于助推器；落点受风影响，更依赖地面回收区和天气约束。
05工程推断
工程难题
全自主载人飞行不能依赖机组驾驶
设计回答
把飞行计划、异常检测、模式转换和返回序列放入自动化系统，乘员只接收告警和执行乘舱动作。
代价与收益
降低训练与操作负担，但软件验证、传感器一致性和模式管理要求极高。
06CREW SAFETY
安全不是一个装置，而是五层防线
NS-23 证明了逃逸链能够在真实推进故障中工作；但商业载人飞行仍遵循 FAA 的知情同意框架，不等同于政府认证“绝对安全”。
01预防
健康监测、地面检查、低温加注隔离、发射约束阻止已知异常进入飞行
02容错
关键传感器与电源冗余、异常检测、保守模式转换（架构推断）局部故障不立即演化为失控
03逃逸
舱底推式逃逸发动机 + 快速分离助推器故障时保存乘员舱
04独立返回
舱体航电、降落伞和缓冲推力脱离助推器后完成安全着陆
05公共安全
预测落区、飞行安全分析、FAA 许可和地面危险区把残骸和异常轨迹限制在安全边界
07DESIGN MODEL
公开参数与未知项，放在同一张表里
详细不等于虚构。真正影响复现的关键参数如果没有公开，就应该把“不知道”保留下来。
推进剂
液氧 / 液氢高比冲、清洁燃烧；低温密度和绝热管理困难。
主发动机
1 × BE-3PM最大约 490 kN；着陆节流约 90 kN。
峰值速度
> Mach 3具体速度曲线与动压峰值未公开。
典型顶点
约 105–107 km不同任务与载荷构型会变化。
飞行时间
约 10–11 min包含乘员舱与助推器不同着陆时刻。
干质量复用
近 99%不含推进剂；包括舱、助推器、发动机与伞。
结构材料
未披露不以通用火箭材料替代真实设计断言。
飞控冗余
未披露只讨论需要达成的安全目标，不编造计算机数量。
08GROUND OPERATIONS
飞行前后的系统，同样属于飞行器设计
可复用是否成立，取决于检查、加注、人员进入、天气决策和回收流程能否形成高节奏闭环。
车辆集成
乘员舱与推进模块完成机械、电气和状态接口检查。
低温加注
液氧/液氢按隔离流程装载，持续处理蒸发气体和温度变化。
乘员进入
完成座椅约束、通信、舱压、环境控制和逃逸系统状态确认。
自主发射
地面控制授权后，车辆按自动序列点火并飞行。
分区回收
着陆队分别保障助推器着陆区与乘员舱沙漠落区。
复飞整备
下载数据、检查热/结构/推进/降落伞系统并更换寿命件。
09SYSTEM BILL OF MATERIALS
八个产品包，六十八项系统级物料
这是一份公开资料层级的工程 BOM，不是制造图纸。数量只在资料明确时给出；‘若干’和‘未披露’表示系统边界已识别，但配置不能被可靠复现。
8产品包
68系统级物料
3证据等级
公开事实 官方或任务资料确认 工程推断 基于功能接口推断 未知项 关键配置未披露
01NS-CS乘员舱总成
载人承压、乘坐、环境控制、航电与返回
8 ITEMS
乘员舱总成
载人承压、乘坐、环境控制、航电与返回
物料号物料/总成数量证据功能与边界
CS-001承压舱主结构1 套未知项材料、壁厚与连接形式未公开
CS-002大型舷窗组件6 套公开事实含透明件、框架、密封与内饰接口
CS-003乘员座椅及约束系统6 套公开事实独立座椅、约束带与头部/侧向保护
CS-004舱内通信与按键面板6 组公开事实每座扬声器、麦克风与 PTT
CS-005告警显示与状态面板1 系统公开事实面向乘员的任务阶段与异常提示
CS-006舱内软包与吸声层1 套公开事实降低接触伤害与噪声
CS-007舱门、锁闩与密封1 套未知项数量、锁闩拓扑与泄漏指标未公开
CS-008主承力底盘与接口环1 套工程推断把座椅、舱体、逃逸与分离载荷闭合
02NS-ECLSS环境控制与生命保障
维持舱压、温度、湿度与二氧化碳水平
8 ITEMS
环境控制与生命保障
维持舱压、温度、湿度与二氧化碳水平
物料号物料/总成数量证据功能与边界
EC-001舱压气源与调压组件1 系统工程推断介质、瓶数与额定压力未披露
EC-002氧气/空气分配管路1 套工程推断短时任务所需的舱内气体管理
EC-003二氧化碳去除组件1 套公开事实Blue Origin 明确公开 CO₂ scrubber
EC-004舱温控制组件1 套公开事实包括主动冷却功能
EC-005湿度控制组件1 套公开事实控制乘员与环境产生的水汽
EC-006循环风机与风道若干工程推断形成舱内混合、换热和气体采样
EC-007压力/温湿度/CO₂ 传感器若干工程推断具体型号、数量和冗余未披露
EC-008泄压与安全阀若干工程推断满足过压保护与地面维护隔离
03NS-ESC逃逸与分离系统
异常时推离乘员舱，正常时完成舱箭分离
8 ITEMS
逃逸与分离系统
异常时推离乘员舱，正常时完成舱箭分离
物料号物料/总成数量证据功能与边界
ES-001舱底推式逃逸发动机1 台公开事实无传统逃逸塔，发动机集成于舱底
ES-002逃逸点火与安全链1 系统工程推断触发逻辑和冗余投票未披露
ES-003异常检测接口若干通道工程推断接收推进、姿态与结构异常状态
ES-004周向承力连接环1 套工程推断传递正常飞行和逃逸瞬态载荷
ES-005分离锁/释放机构若干工程推断具体数量和作动原理未公开
ES-006推离或分离辅助装置1 套未知项正常分离的能量来源未公开
ES-007分离状态传感器若干工程推断向事件序列器确认锁定和释放状态
ES-008电气脐带与断开接口1 套工程推断分离前传输电力、数据与状态
04NS-REC乘员舱回收系统
减速、开伞、下降稳定与软化接地
8 ITEMS
乘员舱回收系统
减速、开伞、下降稳定与软化接地
物料号物料/总成数量证据功能与边界
RC-001主降落伞3 具公开事实三主伞构型已公开
RC-002减速伞/先导伞组件若干工程推断用于建立主伞安全部署条件
RC-003伞包、伞绳与连接硬点3 组以上工程推断材料、长度和载荷等级未披露
RC-004开伞高度/状态判定航电1 系统工程推断具体传感器与阈值未披露
RC-005着陆缓冲推力系统1 套公开事实接地前短促 retro-thrust
RC-006舱底压溃/吸能结构1 套工程推断与缓冲推力共同管理接地载荷
RC-007着陆信标与定位设备1 系统工程推断支持沙漠落区快速定位回收
RC-008伞系统舱盖与释放件若干工程推断满足分级展开和回收后处置
05NS-PM推进模块结构与气动系统
贮箱承载、上升稳定、下降减速与着陆支撑
9 ITEMS
推进模块结构与气动系统
贮箱承载、上升稳定、下降减速与着陆支撑
物料号物料/总成数量证据功能与边界
PM-001液氢贮箱1 套公开事实低密度低温推进剂贮存
PM-002液氧贮箱1 套公开事实低温氧化剂贮存
PM-003主承力筒段与箱间结构1 套工程推断具体承力方案与材料未披露
PM-004环形翼1 套公开事实提供下降被动稳定
PM-005楔形稳定翼若干公开事实公开确认，数量与内部结构不在资料中固化
PM-006可展开减速板若干公开事实公开称可使助推器下降速度降低约一半
PM-007可动尾翼及执行机构若干公开事实承担上升稳定和下降转向
PM-008着陆腿4 套公开事实四点式垂直着陆支撑
PM-009热防护与局部隔热1 套工程推断覆盖发动机、底部与气动高热流区域
06NS-BE3BE-3PM 推进系统
主上升、再点火、深度节流和动力着陆
9 ITEMS
BE-3PM 推进系统
主上升、再点火、深度节流和动力着陆
物料号物料/总成数量证据功能与边界
BE-001BE-3PM 主发动机1 台公开事实液氧/液氢，最大约 490 kN
BE-002推力室与喷管总成1 套公开事实详细材料、冷却通道与几何未公开
BE-003涡轮泵组件1 套工程推断具体循环和子组件数据不作复现性推断
BE-004主推进剂阀组1 套工程推断支持点火、关机、再点火和深度节流
BE-005推进剂馈送与加压管路1 套工程推断含低温阀门、过滤、隔离与柔性接口
BE-006点火系统1 套未知项形式、能量与冗余未披露
BE-007推力矢量控制机构1 套工程推断用于上升和着陆末段姿态控制
BE-008发动机控制器与健康监测1 系统工程推断参数、通道数和软件逻辑未披露
BE-009发动机安装架与载荷接口1 套工程推断把推力传入推进模块主结构
07NS-AV航电、制导与电源
全自主飞行、事件管理、遥测与故障处置
9 ITEMS
航电、制导与电源
全自主飞行、事件管理、遥测与故障处置
物料号物料/总成数量证据功能与边界
AV-001飞行计算机数量未披露未知项不编造计算机数量和投票架构
AV-002惯性测量单元数量未披露工程推断用于姿态、角速率与加速度估计
AV-003GNSS 接收机与天线数量未披露工程推断支持轨迹和着陆区导航
AV-004高度/速度测量链数量未披露工程推断末段可能融合气压、雷达与惯导
AV-005遥测、跟踪与指令设备1 系统公开事实完成地面态势监控和飞行数据下传
AV-006事件序列与火工控制器1 系统工程推断管理分离、开伞、逃逸和模式转换
AV-007主电池与配电单元数量未披露工程推断舱体与推进模块需具备独立返回供电
AV-008线束、连接器与屏蔽网络1 套工程推断连接传感器、执行器和计算设备
AV-009飞行数据记录器1 系统工程推断支持复飞检查、异常调查和趋势分析
08NS-GSE地面支持与运营系统
集成、低温加注、发射、跟踪、着陆与复飞
9 ITEMS
地面支持与运营系统
集成、低温加注、发射、跟踪、着陆与复飞
物料号物料/总成数量证据功能与边界
GS-001发射台承载与固定系统1 套公开事实支撑车辆并建立发射前接口
GS-002液氧储存与加注系统1 套公开事实含储罐、输送、排放与安全隔离
GS-003液氢储存与加注系统1 套公开事实含低温绝热、吹除与泄漏监测
GS-004地面脐带与快速断开1 套工程推断提供推进剂、电力、数据和环境接口
GS-005任务控制与遥测站1 系统公开事实授权自主序列并监视任务状态
GS-006气象与发射约束监测1 系统工程推断支持风、雷电、能见度与落区决策
GS-007助推器着陆区设备1 套公开事实安全区、监视、消防与回收保障
GS-008乘员舱搜索回收设备1 套公开事实车辆、吊装、医疗与乘员撤离保障
GS-009复飞检查与数据分析工装1 套工程推断无损检测、寿命件更换与健康趋势评估
10 / PRIMARY SOURCES
所有推演，
从可核验资料开始。
优先采用 Blue Origin、FAA 与 NASA；媒体报道只用于发现线索，不作为核心设计断言的最终依据。01
Blue Origin · New Shepard
↗02整机组成、11 分钟任务、6 人、气动部件和复用口径
Blue Origin · BE-3PM
↗03推进剂、最大推力、深度节流和复用目标
Blue Origin · Experience
↗04卡门线、主要飞行时间点、伞降和接地缓冲
Blue Origin · Escape Test
↗05推式逃逸构型和最大动压逃逸试验
Blue Origin · NS-23 Findings
↗06喷管热结构失效、逃逸触发和公共安全表现
FAA · Human Space Flight
↗07商业载人知情同意与许可边界
FAA · New Shepard License
↗08飞行、返回和飞行安全授权范围
NASA · New Shepard Image
↗NASA 资助载荷任务与助推器返回影像
推演结论
New Shepard 的核心不是“飞得更远”，而是把短暂太空飞行做成一个可重复、可逃逸、可独立返回的运营系统。
公开事实
公开资料足以确认主要功能链。
工程推断控制接口和部分冗余目标可合理推断。
未知项详细结构、软件与定量安全指标仍应保持未知。
